¿Qué quiero construir?
La idea inicial es montar una maleta rígida en cuyo interior irán fijados diferentes dispositivos de red y computación. Algunos de los elementos que estoy valorando incluir son:
- un router o punto de acceso;
- un switch de red;
- una o varias Raspberry Pi;
- una pantalla integrada;
- discos SSD o discos duros externos;
- alimentación centralizada;
- ventilación;
- conectores accesibles desde el exterior;
- cableado interno ordenado;
- posiblemente sensores, Arduino u otros módulos según evolucione el proyecto.
La intención es que todo quede montado de forma fija, ordenada y segura, evitando tener que sacar y conectar cada elemento cada vez que quiera usar el laboratorio.
La maleta funcionaría como una pequeña infraestructura portátil:
Maleta abierta
│
├── Router / punto de acceso
├── Switch
├── Raspberry Pi
├── Almacenamiento
├── Pantalla
├── Alimentación interna
└── Conexiones de red y periféricos¿Para qué puede servir este laboratorio móvil?
Este proyecto puede tener muchas aplicaciones dentro de la enseñanza de informática, especialmente en ciclos como ASIR y en módulos relacionados con redes, sistemas y ciberseguridad.
Algunas ideas de uso son:
- montar una pequeña red aislada para pruebas;
- crear un entorno de ciberseguridad controlado;
- simular una red de empresa;
- desplegar servicios en Raspberry Pi;
- practicar escaneos de red con herramientas como Nmap;
- montar laboratorios con IDS, SIEM o monitorización;
- hacer pruebas con sensores y recogida de datos;
- crear un pequeño servidor portátil;
- trabajar con copias de seguridad y almacenamiento;
- enseñar conceptos de segmentación, servicios, puertos y tráfico de red;
- documentar instalaciones reales paso a paso.
No quiero que sea simplemente una “caja con aparatos”. La idea es que sea una plataforma didáctica reutilizable.
Objetivos del proyecto
El objetivo principal es construir un laboratorio portátil, funcional y documentado, que pueda utilizarse en diferentes contextos educativos y técnicos.
Objetivos técnicos
- Diseñar una maleta con dispositivos montados de forma fija.
- Centralizar la alimentación para evitar múltiples transformadores.
- Mantener separada la parte de 230 V AC de la parte de baja tensión DC.
- Usar fusibles y protecciones para cada línea de alimentación.
- Integrar router, switch, Raspberry Pi y almacenamiento.
- Preparar ventilación para evitar problemas de temperatura.
- Ordenar el cableado interno de forma clara y mantenible.
- Dejar el montaje preparado para futuras ampliaciones.
Objetivos didácticos
- Mostrar a los alumnos cómo se planifica un proyecto técnico real.
- Documentar decisiones, errores y mejoras.
- Enseñar buenas prácticas de montaje, seguridad y organización.
- Usar el laboratorio como base para prácticas de redes, sistemas y ciberseguridad.
- Crear material reutilizable para futuras clases.
- Mostrar que la informática no es solo software: también hay infraestructura, electricidad, hardware, montaje y mantenimiento.
Por qué hacerlo dentro de una maleta
Una maleta rígida permite crear un entorno compacto, transportable y relativamente protegido.
Las ventajas principales son:
| Ventaja | Explicación |
|---|---|
| Portabilidad | Se puede llevar de un aula a otra o guardar fácilmente |
| Orden | Los dispositivos quedan fijados y cableados |
| Rapidez | Se abre, se conecta y se empieza a trabajar |
| Protección | Los equipos quedan más protegidos que si estuvieran sueltos |
| Reutilización | Sirve para muchos proyectos diferentes |
| Presentación | Visualmente es más atractivo para explicar conceptos |
También tiene inconvenientes que hay que tener en cuenta:
| Riesgo | Medida prevista |
|---|---|
| Calor interno | Añadir ventiladores y rejillas |
| Exceso de cableado | Usar distribución ordenada y etiquetas |
| Seguridad eléctrica | Separar 230 V y baja tensión |
| Mantenimiento | Montar los equipos de forma accesible |
| Ampliaciones futuras | Dejar espacio libre y conectores preparados |
Primera fase: definir la arquitectura
Antes de cortar, atornillar o comprar componentes sin control, la primera fase será definir una arquitectura básica.
La idea inicial podría ser algo así:
Entrada 230 V AC
│
├── Enchufe interno para portátil o cargador auxiliar
│
└── Fuente 230 V AC → 12 V DC
│
├── Router 12 V
├── Switch 12 V
├── Ventiladores 12 V
└── Conversor 12 V → 5 V
└── Raspberry PiLa parte importante aquí es que no todos los dispositivos funcionan al mismo voltaje.
Por ejemplo:
- el router puede necesitar 12 V;
- el switch puede necesitar 5 V, 9 V o 12 V;
- la Raspberry necesita 5 V;
- los ventiladores pueden ir a 5 V o 12 V;
- un portátil normalmente necesita su propio cargador a 230 V.
Por tanto, una de las primeras tareas será identificar el consumo real de cada equipo.
Alimentación: una de las partes más importantes
Uno de los puntos más delicados del proyecto es la alimentación eléctrica.
La solución más simple sería meter una regleta dentro de la maleta y conectar todos los transformadores originales, pero no es la opción más limpia ni la más eficiente en espacio.
La solución que estoy valorando es usar una fuente central de 12 V y, desde ahí, repartir la alimentación mediante una caja de fusibles y conversores DC-DC.

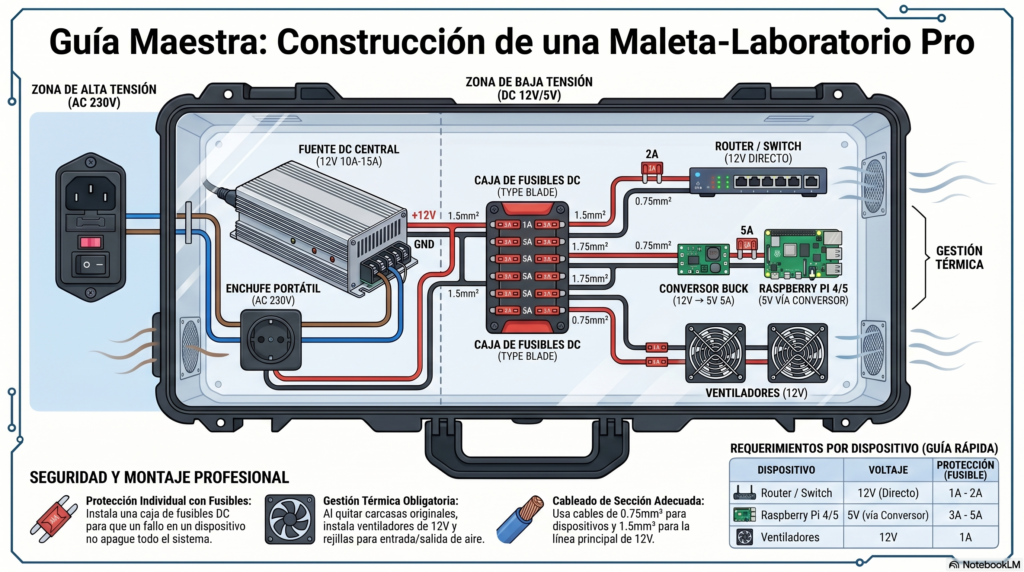

Un posible esquema sería:
Fuente 12 V
│
├── Fusible 2 A → Router
├── Fusible 2 A → Switch
├── Fusible 3 A → Conversor 12 V a 5 V → Raspberry
├── Fusible 1 A → Ventiladores
└── Fusible 1 A → Pantalla o accesoriosEsto permite tener una instalación más ordenada, pero también obliga a hacerlo con cuidado.
No se trata solo de que “funcione”. Tiene que ser seguro, mantenible y comprensible.
Seguridad antes que estética
Aunque el objetivo es que la maleta quede bien presentada, la prioridad será siempre la seguridad.
Algunas normas que quiero seguir desde el principio:
- no dejar conexiones de 230 V expuestas;
- usar entrada de corriente con interruptor y fusible;
- separar físicamente la zona de alta tensión y la zona de baja tensión;
- proteger cada línea de 12 V con su fusible;
- usar cable de sección adecuada;
- evitar cables finos tipo Arduino para alimentar equipos;
- comprobar polaridad y voltaje con multímetro antes de conectar nada;
- añadir ventilación;
- etiquetar cables y conexiones;
- documentar cada cambio.
Esto también forma parte del aprendizaje. Muchas veces en clase enseñamos servicios, comandos, configuraciones y herramientas, pero no siempre se ve la parte física de montar una pequeña infraestructura de forma ordenada.
Posibles usos en ciberseguridad
Uno de los motivos principales para construir esta maleta es poder usarla como base para laboratorios de ciberseguridad.
Algunas posibilidades futuras:
1. Laboratorio de escaneo y reconocimiento
Usar la red interna de la maleta para practicar:
- descubrimiento de hosts;
- escaneo de puertos;
- identificación de servicios;
- pruebas con Nmap;
- análisis de tráfico.
2. Mini SOC educativo
Integrar herramientas como:
- Wazuh;
- Suricata;
- Grafana;
- Prometheus;
- logs centralizados;
- alertas básicas.
3. Red aislada de pruebas
Crear un entorno donde se puedan levantar máquinas vulnerables o servicios de prueba sin afectar a la red real del aula.
4. Servidor portátil
Una Raspberry con almacenamiento podría actuar como:
- servidor web;
- servidor de ficheros;
- servidor de logs;
- panel de control;
- repositorio local de documentación o scripts.
5. Simulación de red empresarial
Con router, switch y varios nodos se puede representar una pequeña red con:
- clientes;
- servidores;
- segmentos;
- servicios internos;
- reglas de firewall;
- monitorización.
Documentar el proceso: una parte esencial del proyecto
Este proyecto no solo consistirá en montar la maleta. También quiero documentar cada fase.
La documentación incluirá:
- materiales utilizados;
- decisiones de diseño;
- esquemas de conexión;
- pruebas realizadas;
- problemas encontrados;
- soluciones aplicadas;
- fotografías del montaje;
- configuraciones de red;
- scripts utilizados;
- posibles mejoras;
- conclusiones de cada fase.
La idea es que cualquier persona que siga el proyecto pueda entender no solo el resultado final, sino también el razonamiento detrás de cada decisión.
Porque en proyectos reales rara vez todo sale perfecto a la primera. Hay que medir, probar, corregir, reorganizar y volver a probar.
Fases previstas del proyecto
Aunque el diseño todavía está abierto, una posible planificación inicial sería la siguiente:
| Fase | Descripción |
|---|---|
| Fase 1 | Definir objetivos y componentes iniciales |
| Fase 2 | Elegir la maleta y diseñar la distribución interna |
| Fase 3 | Planificar la alimentación eléctrica |
| Fase 4 | Montar fuente, fusibles y distribución de 12 V |
| Fase 5 | Integrar router, switch y Raspberry Pi |
| Fase 6 | Añadir pantalla y almacenamiento |
| Fase 7 | Configurar red interna y servicios básicos |
| Fase 8 | Preparar primeros laboratorios de prueba |
| Fase 9 | Documentar errores, mejoras y ampliaciones |
| Fase 10 | Usar la maleta en proyectos reales de clase |
Esta planificación podrá cambiar. De hecho, seguramente cambiará. Y eso también será parte del valor del proyecto.
Qué componentes estoy valorando
Por ahora, la lista de componentes posibles incluye:
| Componente | Función |
|---|---|
| Maleta rígida | Estructura principal |
| Router | Crear o gestionar la red |
| Switch | Conectar varios equipos por cable |

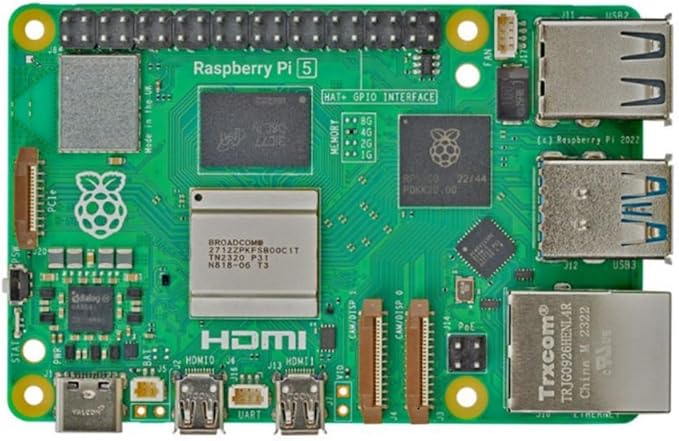

| Raspberry Pi | Nodo principal de servicios |
| Pantalla | Visualización local |
| SSD/HDD | Almacenamiento |
| Fuente 12 V | Alimentación principal |

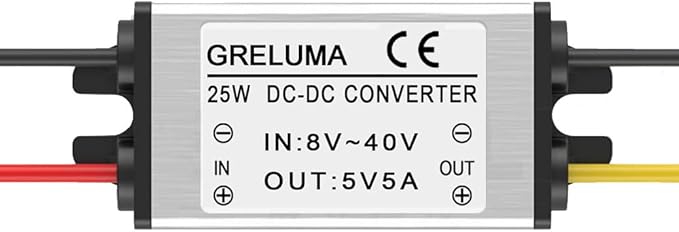

| Conversor 12 V a 5 V | Alimentar Raspberry |

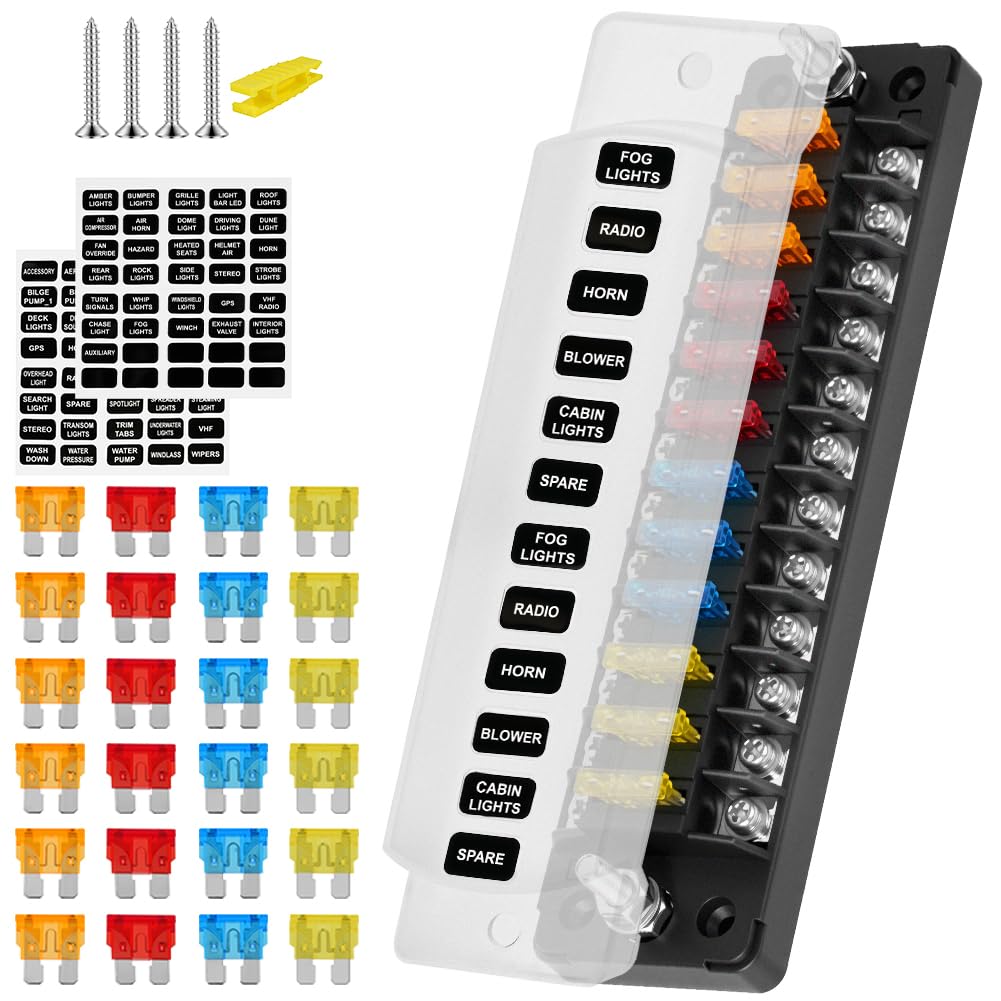

| Caja de fusibles | Proteger líneas DC |
| Ventiladores | Refrigeración |
| Conectores de panel | Acceso externo ordenado |

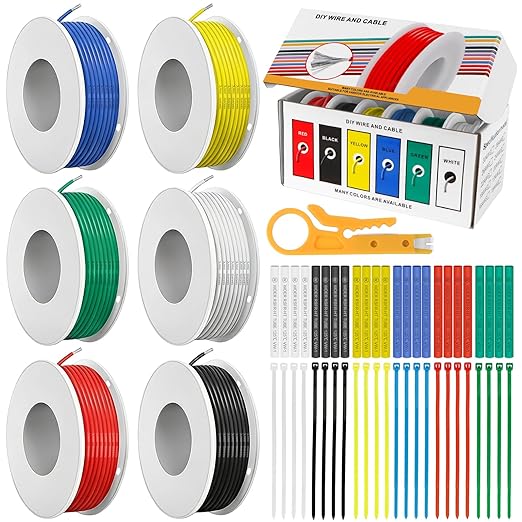

| Cableado etiquetado | Mantenimiento |
| Interruptores | Control de encendido |
| Voltímetro/amperímetro | Supervisión de consumo |
No todos tienen por qué estar desde el primer día. La idea es empezar con una base sencilla y hacerla crecer.
Qué quiero conseguir al final
Al terminar el proyecto me gustaría tener una herramienta que pueda abrir en clase y utilizar directamente.
Algo parecido a esto:
Abrir maleta
│
├── Conectar alimentación
├── Encender router/switch/Raspberry
├── Levantar servicios
├── Conectar portátil
├── Acceder al panel o terminal
└── Empezar la prácticaUn laboratorio listo para trabajar.
No sustituirá a Proxmox, VirtualBox, Docker o las máquinas virtuales, pero sí puede complementarlas muy bien. Aporta algo físico, visible y tangible, que ayuda mucho cuando se explican redes, sistemas y seguridad.
Por qué merece la pena documentarlo
Este tipo de proyectos tienen un valor especial porque mezclan muchas áreas:
- hardware;
- redes;
- sistemas;
- electricidad básica;
- Linux;
- documentación;
- seguridad;
- automatización;
- diseño;
- resolución de problemas.
Es exactamente el tipo de proyecto que permite enseñar que la informática real no está formada por piezas aisladas. Todo se conecta con todo.
Un router no es solo un aparato con antenas.
Una Raspberry no es solo una placa pequeña.
Un switch no es solo una caja con puertos.
Una fuente de alimentación no es un detalle secundario.
Y una buena documentación no es un trámite: es lo que permite entender, mantener y mejorar el sistema.
Próximos pasos
En las siguientes entradas iré publicando el avance del proyecto.
Algunos de los próximos temas serán:
- elección de la maleta;
- diseño de la distribución interna;
- elección de la fuente de alimentación;
- montaje de la caja de fusibles;
- conexión del router y el switch;
- alimentación de la Raspberry;
- integración de pantalla;
- montaje del almacenamiento;
- ventilación;
- primeras pruebas de red;
- primeras prácticas de ciberseguridad.
La idea es que este artículo sea el punto de partida de una serie. No quiero presentar solo el resultado final, sino todo el camino.
Conclusión
Este proyecto nace de una necesidad muy concreta: disponer de un laboratorio móvil, compacto y reutilizable para trabajar redes, sistemas y ciberseguridad de una forma más práctica y visual.
Todavía está en construcción. Algunas decisiones cambiarán, aparecerán problemas y seguramente habrá que rediseñar partes del montaje. Pero precisamente eso es lo interesante: convertir el proceso en aprendizaje.
A partir de aquí comienza la construcción del Laboratorio Móvil de Ciberseguridad.
Un proyecto para aprender, probar, equivocarse, mejorar y, sobre todo, llevar la práctica técnica un paso más allá.
Especificaciones para Montaje de Maleta-Laboratorio Electrónica
| Elemento | Categoría | Voltaje Requerido | Amperaje/Potencia | Cantidad | Función |
|---|---|---|---|---|---|
| Fuente de alimentación AC/DC (Kingwen o similar) | Alimentación DC | Entrada: 230 V AC | 12 V DC / 10 A – 20 A (120 W – 240 W) | 1 | Fuente principal para alimentar los dispositivos internos |
| Raspberry Pi 4/5 | Cómputo | 5 V DC | 3 A – 5 A (15 W – 25 W) | Según diseño | Nodo de computación principal |
| Router | Red | 12 V DC (típico) | 1 A – 2 A | 1 | Gestión de red y conectividad |
| Switch Gigabit | Red | 12 V DC (o 9 V / 5 V) | 0.6 A – 1 A | 1 | Interconexión de los dispositivos de red |
| Conversor DC-DC Buck | Alimentación DC | Entrada: 12 V / Salida: 5 V | 3 A – 5 A | 1 por Raspberry | Reducir el voltaje de 12 V a 5 V para alimentar la Raspberry Pi |
| Caja de fusibles DC (Blade) | Seguridad | 12 V DC | Soporte multi-vía | 1 | Protección individual de líneas (2 A para router, 3 A para RPi) |
| Entrada IEC C14 con interruptor y fusible | Alimentación AC | 230 V AC | Protección por fusible | 1 | Punto de entrada único de corriente exterior para la maleta |
| Enchufe AC schuko / panel | Alimentación AC | 230 V AC | Según cargador de portátil | 1 | Conexión interna para un ordenador portátil |
| Barra de distribución (Negativos) | Alimentación DC | 12 V DC | Según carga total | 1 | Organización de los retornos de masa y negativos |
| Cable eléctrico flexible 1.5 mm2 – 2.5 mm2 | Cableado | 12 V DC | Línea principal | Varios metros | Cableado de alimentación desde la fuente a la distribución (evita caídas de tensión) |
| Cable eléctrico flexible 0.75 mm2 | Cableado | 12 V DC | Líneas de dispositivos | Varios metros | Conexión secundaria para router, switch y conversores |
| Cable 3 x 1.5 mm2 homologado | Cableado | 230 V AC | Alta tensión | Varios metros | Conexión segura de entrada IEC y enchufe para portátil |
| Ventiladores 12 V | Climatización | 12 V DC | 2 W – 5 W | 1 o 2 | Extracción de calor y ventilación forzada para evitar sobrecalentamientos |
| Maleta rígida | Estructura | N/A | N/A | 1 | Carcasa y base del montaje del laboratorio |
| Placa interior de montaje | Estructura | N/A | N/A | 1 | Superficie para el anclaje y atornillado de todos los componentes |
